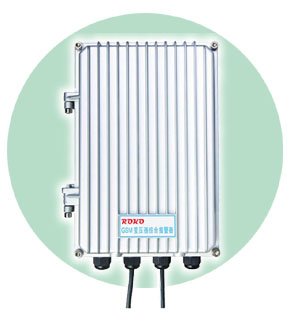

 GSM电力变压器综合报警器 |
|
|
主要特点： |

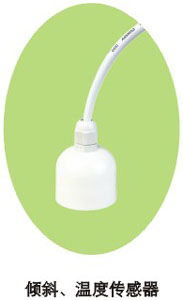

- 防盗报警：设有三道防线，分别为三相不同时停电报警、倾斜报警、防盗线开路或短路报警；
- 报警器本体打开报警；
- 盗警时鸣响报警声，自动拨打报警电话，现场声音监听和喊话；
- 超温报警、超温跳闸；
- 欠压、超压报警；
- 超载报警；
- 低油位报警；
- 变压器漏电、铁芯多点接地报警；
- 多路报警接口：可接气体继电器、压力释放阀、计量柜门开关、零序互感器、接地短路故障指示器等；
- 定时巡检；
- 远程设防和撤防；
- 远程跳闸和合闸；
- 多个报警电话号码设置；
- 内置大容量免维护蓄电池；
- 太阳能电池接口；
- 防破坏隐藏式天线；
- 内部自动加温功能；
- 全密封铝压铸外壳；
- 双向通讯，运行参数报警值由用户设定；
- 西门子GSM双频模块、飞利浦工业级单片机电路。
注：以上报警功能可按变压器用户的实际需要，进行任意组合，满足不同用户的需求。
|
|
技术参数： |
| 输入电源： |
～380V/220V 50/60Hz（三相四线） |
| 工作电源： |
～220V±20% 50/60Hz |
| 后备电源： |
12V 7Ah全密封免维护蓄电池 |
| 功率： |
8VA |
| 通讯网络： |
GSM 900/1800M |
| 使用环境温度： |
-20～55℃ |
| 精度： |
1级 |
| 电压测量范围： |
0～400V |
| 电流测量范围： |
0～9999A |
| 温度测量范围： |
0～125℃ |
| 联动继电器触点： |
7A/250V AC |
| 防护等级： |
IP65 |
| 外形尺寸： |
200×310×85mm （宽×高×厚） |
| 传感器引线长度： |
2m
(如有特殊需要，请在订货时提出) |
|
 |
|
|
型号说明：
|
|
型号 |
功能代号 |
功能 |
BZB-6 |
无 |
三道防线的防盗报警、本体打开报警、报警声、声音监听、多路报警接口、定时巡检、
设防撤防、远程跳闸合闸、自动加温、电话号码设置 |
| T |
增加温度检测、超温报警、超温跳闸 |
| I |

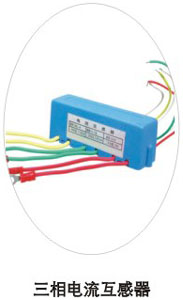

增加三相负载电流检测、过载报警 |
| U |
增加三相电压检测、欠压报警、超压报警 |
| P |
增加油位降低报警 |
| C |
增加变压器漏电报警、铁芯多点接地报警 |
| W |
包含上述全部功能 |
|
如：BZB-6TI表示报警器含基本功能外，附加有温度报警和电流报警功能 |
|
用户参数设置： |
|
GSM电力变压器综合报警器-用户参数(点击显示)
|
|
安装步骤：
|
|
|
|

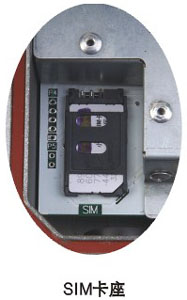

- 用内六角板手将报警器外壳四角的四只螺丝松开，打开外壳，将 GSM 移动通讯的 SIM 卡插入插座（装卡时报警器电源应处于关闭状态）。

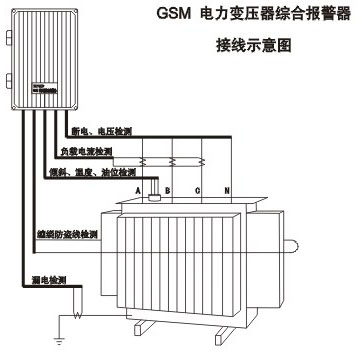

- 按需要连接传感器引线和跳闸继电器引线。
- 把电源开关向下推向“开”的位置，待网络指示灯闪烁即可正常工作。再拧紧外壳上的四只螺丝。
- 按要求设置报警电话号码及报警参数。
- 将二条安装板安装在报警器的背面，再用 U 型安装板将报警器垂直固定在变压器附近的电杆或适当位置。
- 将电源线连接在变压器次级输出端，安装固定好各种传感器后送电工作。
|
 |
|
|
|
