产品概述

  BWDK-5000系列干式变压器温控仪,是按照JB/T7631-2005《变压器用电子温控器》标准设计制造,用于保证干式变压器安全运行的新一代智能型仪表。
  温控仪采用三只(或四只)ф3的Pt100铂电阻作为测温传感器,由变压器制造厂将铂电阻埋入低压绕组内。变压器运行时绕组温度升高导致铂电阻值同步变化,温控仪对不同的铂电阻阻值,经内部计算机处理后同屏显示三相绕组温度(及机房温度或铁芯温度),同时完成各种报警、控制和信号的输出。
  温控仪同时可通过模拟输出或RS232C、RS485等通讯方式将温度数据及参数传送至远方的计算机上,以组成集散监控系统。为方便用户,对于有通讯功能的温控仪,还配有适用于Windows版本的监控软件。

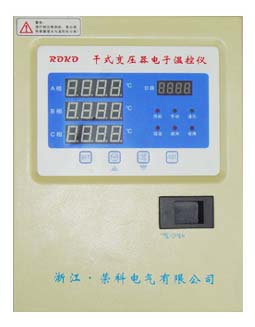

电子温控仪 5000
主要特点
  • 结构紧凑、外形美观、安装方便。用户能够在不断电的情况下对温控仪进行检修或更换。
  • 温控仪能同屏显示四路被测温度:三相绕组温度及机房温度(或铁芯温度),并采用不同颜色的数码管显示,显示直观、清晰。
  • 具有黑匣子功能,记录变压器上次掉电时温度及历史最高温度。
  • 具有风机定时启停功能及变压器柜门开启声响报警功能。
  • 采用新型抗干扰设计,对于共模与串模干扰均有较强的抑制能力,并满足国家标准对电磁兼容各项指标要求。

技术参数
使用环境温度:  -20~55℃ 测量范围:  0.0~200.0℃
相对湿度:  ≤90%(25℃) 分辨力:  0.1℃
工作电源:  AC220V±10% 精确度:  0.5级
显示值数字补偿范围:  0~±20.0℃ 风机触点:  16A/250VAC × 2组
报警触点:  7 A/250VAC 传感器:  φ3铂电阻
消耗功率:  8W 外形尺寸:  260×200×70mm(高×宽×深)
开孔尺寸:  230+1×180+1mm(高×宽)


型号说明

型号

基本功能 附加功能 通讯方式
BWDK-5000□

三相绕组温度值同屏显示、超温报警并输出、超温跳闸并输出、故障报警、手动/自动风机控制、变压器柜门开启报警、温度显示值数字补偿、“黑匣子”功能、输出功能检测。

型号代码中的后缀“□”表示温控仪与上位机的通讯方式,说明如下:后缀省略表示无通讯功能;“S”表示为RS485串行通讯方式;“R”表示为RS232C串行通讯方式;“A”表示温控仪输出与绕组温度对应的三路模拟电流(或电压)信号。

BWDK-5001□ 附加一路对机房温度的测控
BWDK-5002□ 附加一路铁芯温度的检测与报警

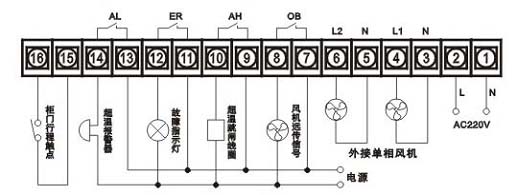

内部接线

接线步骤
  1. 将传感器端部的铂电阻分别埋入变压器A、B、C三相低压绕组内并妥善固定传感器电缆线。
  2. 打开温控仪门,将传感器电缆插头,通讯电缆插头及其它控制线通过温控仪后壳底下的穿线孔引入温控仪内,并按上图所示固定传感插头、通讯插头及连接其它控制线。
  3. 检查接线无误后,打开仪表电源开关,温控仪开始正常工作。

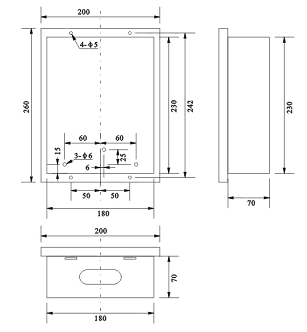

外形尺寸和安装
  嵌装式安装:在变压器箱体或箱式变电站壳体上按安装尺寸加工嵌入孔(181×231mm)和4只φ5固定孔(位置100×242mm)。将温控仪嵌入孔中,打开温控仪门,分别将固定片放入固定孔侧面的长方孔内,用4只M4螺丝将温控仪固定。
  固定架安装:用M12的螺杆通过固定架下方的安装孔将固定架垂直安装在变压器的角钢支架上。打开温控仪门,将温控仪竖直插入固定架,用3只M4的螺丝,通过温控仪后侧的3只安装孔,将温控仪固定在固定架上。
