产品概述

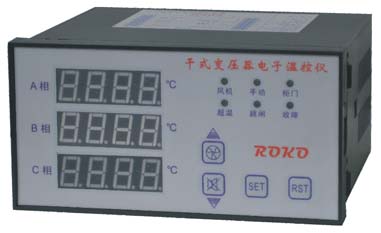

  BWDK-3000系列干式变压器温控仪,是按照JB/T7631-2005《变压器用电子温控器》标准设计制造,用于保证干式变压器安全运行的新一代智能型仪表。
  温控仪采用三只ф3的Pt100铂电阻作为测温传感器,由变压器制造厂将铂电阻埋入低压绕组内。变压器运行时绕组温度
电子温控仪 3000

升高导致铂电阻值同步变化,温控仪对不同的铂电阻阻值,经内部计算机处理后同屏显示三相绕组温度,同时完成各种报警、控制和信号的输出。
  温控仪同时可通过RS485通讯方式将温度数据及参数传送至远方的计算机上,以组成集散监控系统。为方便用户,对于有通讯功能的温控仪,还配有适用于Windows版本的监控软件。

主要特点
  • 结构紧凑、外形美观、安装方便。用户能够在不断电的情况下对温控仪进行检修或更换;
  • 温控仪能同屏显示三相被测温度,并采用不同颜色的数码管显示,显示直观、清晰;
  • 具有黑匣子功能,记录变压器上次掉电时温度及历史最高温度;
  • 具有风机定时启停功能及变压器柜门开启声响报警功能;
  • 采用新型抗干扰设计,对于共模与串模干扰均有较强的抑制能力,并满足国家标准对电磁兼容各项指标要求;

技术参数
使用环境温度:  -20~55℃ 测量范围:  0.0~200.0℃
相对湿度:  ≤90%(25℃) 分辨力:  0.1℃
工作电源:  AC220V±10% 精确度:  0.5级
显示值数字补偿范围:  0~±20.0℃ 风机触点:  16A/250VAC × 2组
报警触点:  7 A/250VAC 传感器:  φ3铂电阻
消耗功率:  8W 外形尺寸:  160×80×140mm(宽×高×深)
开孔尺寸:  152×76mm(宽×高)


型号说明

型号

基本功能 通讯方式
BWDK-3000

三相绕组温度值同屏显示、超温报警并输出、超温跳闸并输出、故障报警、手动/自动风机控制、变压器柜门开启报警、温度显示值数字补偿、“黑匣子”功能、输出功能检测。

BWDK-3000S RS485串行通讯方式

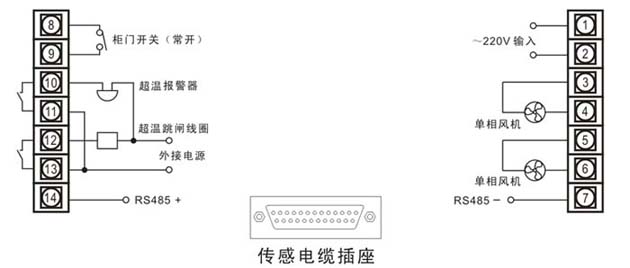

内部接线

接线步骤
  1. 将传感器端部的铂电阻分别埋入变压器A、B、C三相低压绕组内并妥善固定传感器电缆线;
  2. 按图连接传感器电缆插头和其它控制线,并紧固插头上的固定螺丝;
  3. 将通讯电缆与上位机连接(仅BWDK-3000S型);
  4. 检查接线无误后,接通仪表电源,温控仪开始正常工作;

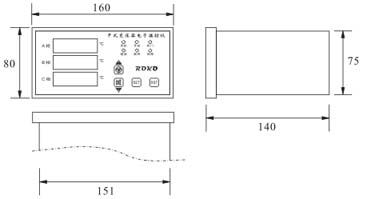

外形尺寸和安装
  嵌装式安装:在变压器箱体或箱式变电站壳体上按安装尺寸加工嵌入孔(152×76mm)。将温控仪嵌入孔中即可。
  固定架安装:用M12的螺杆通过固定架下方的安装孔将固定架垂直安装在变压器的角钢支架上。将温控仪嵌入到固定架的方孔内,温控仪外壳上的四只卡舌将温控仪固定在固定架上。
